سنسورهای دمایی در صنایع مختلف نقش مهمی در کنترل و پایش شرایط فرآیندها دارند و دو مدل پرکاربرد آن ترموکوپل و RTD هستند. تفاوت ترموکوپل و RTD بیشتر در نحوه عملکرد، دقت، محدوده دمایی و هزینه نهایی خود را نشان میدهد. انتخاب درست میان این دو سنسور به شناخت دقیق مزایا و محدودیتهای هرکدام نیاز دارد.
هرچند شباهتهایی در وظیفه اصلی این دو سنسور وجود دارد، اما ساختار و مکانیزم عملکردشان موجب تفاوتهای قابل توجهی در کاربردها میشود. در این مقاله از الکترو المنت علی بهطور کامل به معرفی ترموکوپل و RTD پرداخته و سپس مهمترین تفاوتهای آنها را بررسی خواهیم کرد تا بتوانید انتخابی صحیح و متناسب با نیازهای صنعتی خود داشته باشید.

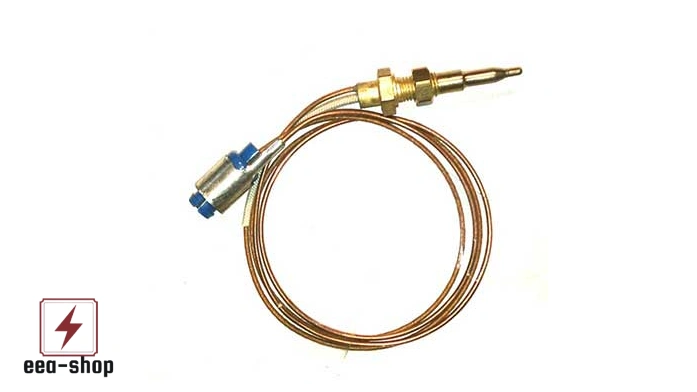

ترموکوپل چیست؟
ترموکوپل (Thermocouple) یکی از پرکاربردترین انواع سنسور دما در صنایع است که بر اساس اصل اختلاف ولتاژ ناشی از دما کار میکند. این سنسور از اتصال دو فلز یا آلیاژ متفاوت ساخته میشود که در یک نقطه به هم جوش داده شدهاند. زمانی که این نقطه در معرض دما قرار میگیرد، اختلاف ولتاژی در دو سر سیمها ایجاد میشود که متناسب با میزان حرارت است. همین ویژگی باعث میشود ترموکوپل توانایی اندازهگیری دما در گسترهای بسیار وسیع، حتی تا بیش از 1800 درجه سانتیگراد را داشته باشد.
مقاومت بالا در شرایط سخت، سرعت پاسخ مناسب و هزینه کمتر از مهمترین مزایای ترموکوپل هستند. به همین دلیل در صنایع فولاد، پتروشیمی و فرآیندهایی که با حرارتهای بالا سروکار دارند، ترموکوپل یک انتخاب اقتصادی و مطمئن است. هرچند این سنسور نسبت به RTD دقت پایینتری دارد، اما گستره عملکردی وسیع آن جبران این موضوع را میکند.
RTD چیست؟
سنسور مقاومتی دما یا RTD (Resistance Temperature Detector) یکی از دقیقترین ابزارها برای اندازهگیری دما بهشمار میرود. این سنسور بر اساس تغییر مقاومت الکتریکی فلز با تغییر دما عمل میکند. در زبان فارسی به آن دماسنج مقاومتی گفته میشود و معمولاً از پلاتین، نیکل یا مس برای ساخت بخش مقاومتی آن استفاده میشود. پرکاربردترین مدل RTD نوع پلاتینیوم است که با نام PT100 شناخته میشود و مقاومت آن در دمای صفر درجه سانتیگراد برابر با 100 اهم است.
مزیت اصلی RTD در دقت بسیار بالا، ثبات طولانیمدت و قابلیت تکرارپذیری نتایج است. این سنسور برای صنایع غذایی، داروسازی و کاربردهایی که نیاز به کنترل دقیق دما دارند، انتخاب ایدهآلی محسوب میشود. هرچند محدوده دمایی RTD محدودتر از ترموکوپل است و هزینه خرید بیشتری دارد، اما در پروژههایی که کیفیت و دقت اهمیت بیشتری دارد، این ویژگیها کاملاً توجیهپذیر خواهند بود.
بررسی تفاوتهای ترموکوپل و RTD
- محدوده اندازهگیری دما
- دقت اندازهگیری دما
- حساسیت
- رانش
- اندازهگیری تکنقطهای
- هزینه
- و…
تفاوتهای میان ترموکوپل و RTD تنها به چند مورد محدود نمیشود، اما شش مورد ذکر شده از مهمترین عواملی هستند که هنگام انتخاب یک سنسور دما باید به آنها توجه داشت. این تفاوتها در عمل تأثیر مستقیم بر عملکرد سیستم، هزینههای نگهداری و کیفیت نتایج خواهند گذاشت. در ادامه، هر یک از این موارد را بهصورت جداگانه بررسی خواهیم کرد.
محدوده اندازهگیری دما
ترموکوپلها به دلیل ساختار خاص خود میتوانند دما را در بازهای بسیار گسترده از حدود منفی 200 درجه تا 1800 درجه سانتیگراد و در برخی مدلها حتی بیشتر اندازهگیری کنند. این ویژگی باعث میشود در محیطهایی با حرارت بسیار بالا مانند کورههای صنعتی، انتخابی مناسب باشند. در مقابل RTDها محدوده اندازه گیری دمای محدودتر دارند که معمولاً بین منفی 200 تا 500 درجه سانتیگراد است. از این رو اگرچه RTDها در محدوده خود دقت بالایی ارائه میدهند، اما برای صنایع نیازمند اندازهگیری دماهای فوقالعاده بالا ترموکوپل برتری دارد.
دقت اندازهگیری دما
RTDها با دقتی در حدود 0.05 تا 0.1 درجه سانتیگراد شناخته میشوند و به همین دلیل در فرآیندهایی که حساسیت بالایی دارند، مانند داروسازی، استفاده میشوند. در مقابل ترموکوپلها دقت کمتری در حدود 0.2 تا 0.5 درجه سانتیگراد دارند. با این حال در صنایعی که گستره دمایی وسیعتر اهمیت بیشتری در مورد دقت دارد ترموکوپل انتخاب مناسبی خواهد بود.
حساسیت
ترموکوپلها به تغییرات دما واکنش سریعتری نشان میدهند و زمان پاسخدهی آنها از 0.1 تا 10 ثانیه متغیر است. این ویژگی در فرآیندهایی که تغییر دما سریع اتفاق میافتد مزیت بزرگی است. در حالی که RTDها زمان پاسخ بیشتری بین 1 تا 50 ثانیه دارند. با وجود این RTDها به دلیل ثبات بیشتر پس از رسیدن به دما گزینهای دقیقتر در اندازهگیریهای پایدار محسوب میشوند.
رانش
رانش در RTD بسیار کمتر است و این سنسورها در طولانیمدت نتایج ثابتتری ارائه میدهند. رانش RTD در شرایط معمول کمتر از 0.1 درجه در پنج سال است. در مقابل ترموکوپلها به دلیل تغییرات شیمیایی و مکانیکی در سیمها دچار رانش بیشتری میشوند و نیازمند کالیبراسیون مجدد هستند.
اندازهگیری تکنقطهای
ترموکوپل دما را دقیقاً در نقطه اتصال دو فلز اندازهگیری میکند و مناسب زمانی است که نیاز به ثبت حرارت در یک نقطه مشخص وجود دارد. اما RTD بهصورت میانگین بر روی سطح المنت خود دما را ثبت میکند که آن را برای کاربردهایی با نیاز به اندازهگیری یکنواخت مناسبتر میسازد.
هزینه
بهطور کلی RTDها هزینه بیشتری نسبت به ترموکوپلها دارند و معمولاً دو تا سه برابر گرانتر هستند، اما در طولانیمدت به دلیل رانش کمتر و نیاز کمتر به کالیبراسیون هزینه نگهداری RTD کمتر خواهد بود.

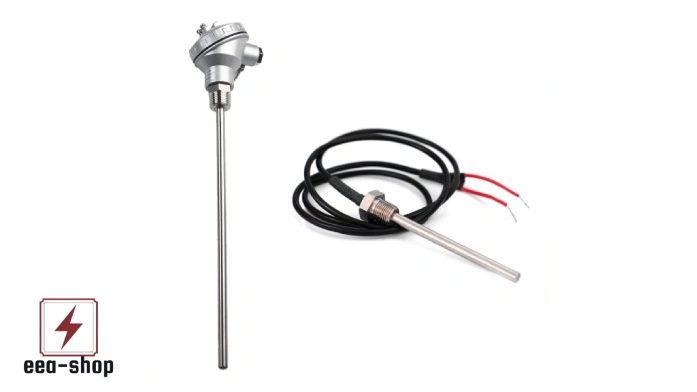

ترموکوپل بخریم یا RTD؟
در ادامه یک جدول جامع و کامل از مقایسه برای خرید ترموکوپل و RTD آماده کردهایم تا بتوانید راحتتر تصمیم بگیرید کدام سنسور برای کاربرد شما مناسبتر است:
| ویژگیها | ترموکوپل (Thermocouple) | آرتیدی (RTD – Resistance Temperature Detector) |
| محدوده اندازهگیری دما | از °C 200- تا °C 1800 (در برخی مدلها تا °C 2600) | از °C 200- تا °C 500 (در برخی مدلها تا °C 850) |
| دقت اندازهگیری | حدود °C 0.2 تا °C 0.5 | بسیار دقیق، حدود °C 0.05 تا °C 0.1 |
| حساسیت و زمان پاسخ | واکنش سریعتر (0.1 تا 10 ثانیه) | کندتر (1 تا 50 ثانیه) |
| رانش (پایداری در طول زمان) | رانش بیشتر، نیاز به کالیبراسیون دورهای | رانش بسیار کم، پایداری بالا در طولانیمدت |
| نوع اندازهگیری دما | تکنقطهای (در محل اتصال دو فلز) | میانگینگیری روی سطح المنت |
| مقاومت در برابر شرایط سخت | بسیار مقاوم در برابر شوک، لرزش و حرارتهای شدید | مقاومت کمتر در شرایط مکانیکی و ارتعاشات شدید |
| هزینه خرید اولیه | ارزانتر | گرانتر (۲ تا ۳ برابر ترموکوپل) |
| هزینه نگهداری | در طولانیمدت بالاتر به دلیل رانش و کالیبراسیون | کمتر، به دلیل ثبات و رانش پایین |
| کاربردهای رایج | کورهها، صنایع فولاد، پتروشیمی، محیطهای دمایی بسیار بالا | صنایع غذایی، دارویی، آزمایشگاهی و فرآیندهای دقیق |
| طول عمر | وابسته به شرایط کاری، در دماهای بالا کوتاهتر میشود | طولانیتر به دلیل پایداری بیشتر |
| سیگنال خروجی | ولتاژ میلیولت (نیاز به تقویتکننده) | تغییر مقاومت (نیاز به مدار اندازهگیری دقیقتر) |
- اگر محدوده دمای بسیار بالا، مقاومت در برابر شرایط سخت و هزینه کمتر برای شما مهم است ترموکوپل انتخاب بهتری است.
- اگر دقت بالا، پایداری بلندمدت و کنترل فرآیندهای حساس اهمیت دارد RTD بهترین گزینه خواهد بود.
خلاصه
ترموکوپل و RTD هر دو از پرکاربردترین سنسورهای دما در صنعت هستند اما تفاوتهای مهمی در عملکرد و کاربرد دارند. ترموکوپلها محدوده دمایی وسیعتری پوشش میدهند و برای شرایط سخت گزینهای اقتصادی محسوب میشوند. در مقابل RTDها دقت و پایداری بیشتری دارند و برای صنایع حساس و نیازمند کنترل دقیق دما مناسبتر هستند. انتخاب بین این دو سنسور باید بر اساس نوع کاربرد، محدوده دمای مورد نیاز و بودجه پروژه انجام شود. شناخت درست تفاوتها کمک میکند بهترین سنسور متناسب با شرایط فرآیندی خود را انتخاب کنید.
